Planeten- und Präzisions-Winkelgetriebe von Neugart mit montiertem Ritzel

Flexibilität und Effizienz für Zahnstangenantriebe

Zahnstangenantriebe, wie sie in vielen Applikationen zum Einsatz kommen, erfordern Getriebe mit montiertem Ritzel. Speziell für diesen Anwendungsbereich umfasst das Neugart-Portfolio deshalb Planeten- und Präzisions-Winkelgetriebe mit dieser zusätzlichen Option. So ermöglichen insgesamt gleich acht Getriebebaureihen mit integrierten Ritzeln eine hohe Varianz an Baugrößen und Übersetzungen.
 Getriebe mit montiertem Ritzel sind bei Zahnstangenantrieben unerlässlich. Neugart bietet nun Planetengetriebe mit dieser Option.
Getriebe mit montiertem Ritzel sind bei Zahnstangenantrieben unerlässlich. Neugart bietet nun Planetengetriebe mit dieser Option.Bild: Neugart GmbH

Applikationen

Die Neugart-Getriebe mit Ritzel sind speziell für Zahnstangen-Applikationen konzipiert. Ritzel und Zahnstangen können in vielen Bereichen des Maschinenbaus Anwendung finden. Entsprechende Antriebssysteme ermöglichen es insbesondere, größere Maschinen mit einem präzisen aber relativ kostengünstigen Konstruktionselement über Distanzen von mehreren Metern zu verfahren. Werden mehrere Zahnstangen hintereinander montiert, lassen sich auch größere Portale problemlos realisieren, da die Länge nicht begrenzt ist. Ein weiteres Anwendungsfeld ist die Applikation mit einem Zahnkranz. Dort treibt das Getriebe mit Ritzel z.B. eine Drehachse an.

Typische Einsatzmöglichkeiten von Zahnstangenantrieben sind damit z.B. Werkzeugmaschinen inkl. Zuführungssysteme, Laser- und Plasmamaschinen, Holz- und Blechbearbeitungsmaschinen, lineare Verfahrachsen für Roboter sowie Hubsysteme. Gemeinsam ist diesen Anwendungen, dass durch die Zahnstange eine sehr hohe Genauigkeit und Steifigkeit auch über einen großen Arbeitsbereich erreicht werden kann.

Die Getriebe-Ritzel-Kombinationen von Neugart lassen sich dabei mit fast allen Zahnstangen am Markt einsetzen, soweit diese den gleichen Modul und die gleiche Verzahnungsart (schräg- oder geradverzahnt) wie das Ritzel haben. Darüber hinaus ist die hohe Verzahnungsqualität des Ritzels für die Kompatibilität der entsprechenden Zahnstange ein großer Vorteil.

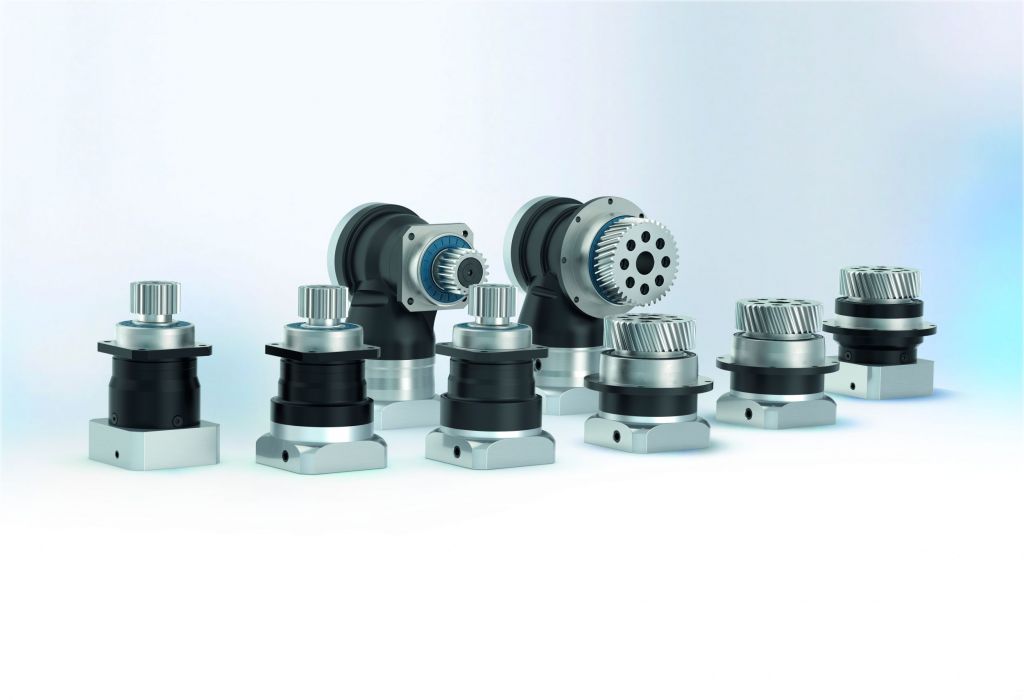

 Die Option Ritzel kann mit insgesamt acht Getriebebaureihen kombiniert werden. Diese breite Auswahl stellt sicher, dass es nicht nur für unterschiedlichste Anforderungen eine Lösung gibt, sondern in aller Regel sogar mehrere.
Die Option Ritzel kann mit insgesamt acht Getriebebaureihen kombiniert werden. Diese breite Auswahl stellt sicher, dass es nicht nur für unterschiedlichste Anforderungen eine Lösung gibt, sondern in aller Regel sogar mehrere.Bild: Neugart GmbH

Getriebe-Ritzel-Motor-Kombinationen einfach konfigurieren

Nicht zuletzt sind die Ritzel-Getriebe in die leistungsstarken und intuitiv bedienbaren Konfigurationstools von Neugart integriert: So lassen sich im Tec Data Finder (TDF) nicht nur die passenden Komponenten einfach und zeitsparend auswählen, sondern auch technische Datenblätter und CAD-Modelle automatisiert zusenden. Die Modelle können dann direkt in das CAD-Modell der Maschine bzw. Anwendung übernommen werden.

Die dazu erforderliche Auslegung kann im Neugart Calculation Program (NCP) erfolgen, in dem Konstrukteure komplexe Lastverläufe im Antriebsstrang berechnen und auf dieser Basis die optimale anwendungsspezifische Motor-Getriebe-Ritzel-Kombination bestimmen können. Die Anwendungsparameter des Ritzel-Zahnstangensystems lassen sich schnell in die vordefinierte Applikations-Maske eingeben. Dies ermöglicht den bequemen Vergleich ähnlicher Getriebe- und Ritzelkombinationen – und führt damit schnell zur passenden Lösung.

Seiten: 1 2Auf einer Seite lesen
