Besonders in Branchen wie dem Gesundheitswesen oder der Landwirtschaft, in denen jetzt nach und nach Tätigkeiten und Abläufe automatisiert werden, fehlt vielen Konstrukteuren oft noch die Erfahrung, welche Industriekupplung sich wofür am besten eignet. KBK berät seine Kunden deshalb auf Wunsch intensiv und erarbeitet mit ihnen die bestmögliche Kupplungslösung für ihre Anwendung. Das Produktprogramm reicht von Metallbalg- und Elastomerkupplungen über Kreuzschieberkupplungen, Distanzkupplungen und Magnetkupplungen bis hin zu Gelenkkupplungen und Schlitzkupplungen. Auf Wunsch passt KBK seine Kupplungen auch exakt an die Anforderungen des Kunden an oder entwickelt eine komplett neue Ausführung. Meist suchen die Kunden sich aber selbst die Kupplung für ihre Anwendung – und das kann auch mal schiefgehen. Im Extremfall kommt es dann zu einem Defekt an der Anlage. „Wir bieten deshalb an, dass wir uns die defekte Kupplung ansehen. Anhand des Schadensbildes können wir erkennen, warum die Kupplung für diese Anwendung nicht geeignet war. Dann geben wir eine Empfehlung ab, welche Ausführung gut passen würde“, erzählt KBK-Geschäftsführer Sven Karpstein.
Hohes Drehmoment auf engen Raum
Spielfreie Kupplungen machen einen großen Teil des Sortiments von KBK aus, denn sie werden in vielen Anwendungen benötigt. Zu der Gruppe zählen neben Metallbalg- auch Schlitz- und Klauenkupplungen. Metallbalgkupplungen von KBK bieten Drehmomente von 0,05 bis 5.000Nm und sind u.a. in einer steckbaren, einer kompakten und einer längenverstellbaren Version lieferbar. Die längenverstellbaren und kompakten Varianten eignen sich besonders für den Einsatz in Anwendungen mit engen Bauräumen – wie in autonomen Transportfahrzeugen für Krankenhäuser oder Pflegerobotern.
Eine Kombination aus den bei den Kunden beliebten Kupplungen KB4HC und KB4K, ist die Metallbalgkupplung KB4HCK. Während die KB4HC eine besonders kompakte und montagefreundliche Halbschalenkupplung ist, handelt es sich bei der KB4K um eine drehmomentstarke, kurz bauende Variante. Die KB4HCK verfügt daher über eine hohe Drehmomentkapazität und ist zugleich leicht und kompakt. Mit diesen Eigenschaften eignet sich die Kupplung gut für den Einsatz an hochdynamischen Servomotoren.
Lösung für hygienekritische Anwendungen
Schlitzkupplungen bauen aufgrund ihrer speziellen Geometrie ebenfalls kompakt und übertragen auf engem Raum Drehmomente zwischen 3 und 240Nm. Da dieser Kupplungstyp in einem Stück gefertigt wird, ist er zudem unempfindlich gegenüber äußeren Einflüssen wie Hitze oder Reinigungsmitteln. Die Schlitzkupplungen können daher problemlos auch in hygienekritischen Anwendungen z.B. in der Medizintechnik verbaut werden.
KBK bietet seine Schlitzkupplungen mit Klemmnaben oder mit Halbschalen an. Die Kupplungen mit Klemmnaben werden axial auf die Welle gesteckt, sind für Drehzahlen von 3.500 bis 10.000U/min ausgelegt und mit Außendurchmessern von 16 bis 80mm lieferbar. Dieser Schlitzkupplungstyp überträgt das Drehmoment mit hoher Präzision und kann selbst in Applikationen mit komplizierter Einbausituation leicht montiert werden.
Noch flexibler sind Konstrukteure mit den Schlitzkupplungen in Halbschalen-Bauweise: Sie ermöglichen es, die Wellen vor der Installation exakt zueinander auszurichten und dadurch Fluchtungsfehler zu verhindern. Im Wartungsfall lassen sich diese Kupplungen zudem schnell austauschen, da sie radial auf der Welle befestigt werden. Die Schlitzkupplungen in Halbschalen-Ausführung gibt es mit Außendurchmessern von 25 bis 80mm und für Drehzahlbereiche von 3.500 bis 6.000U/min.
Flexibel anpassbar: Elastomerkupplungen
Elastomerkupplungen von KBK decken einen Drehmomentbereiche von 0,5 bis 825Nm ab und eignen sich für den Einsatz an Antrieben mit Drehzahlen von 3.000 bis 47.500U/min. Sie haben Zahnkränze aus Polyurethan in unterschiedlichen Shorehärten (64ShD bis 98ShA). Mit ihrer Hilfe können die Kupplungseigenschaften modifiziert und an wechselnde Anforderungen angepasst werden. KBK bietet zudem Elastomerkupplungen in einer Kompaktvariante an – sie ist 20 Prozent kürzer als vergleichbare Kupplungen.
Ideale Lösung für Linearantriebe

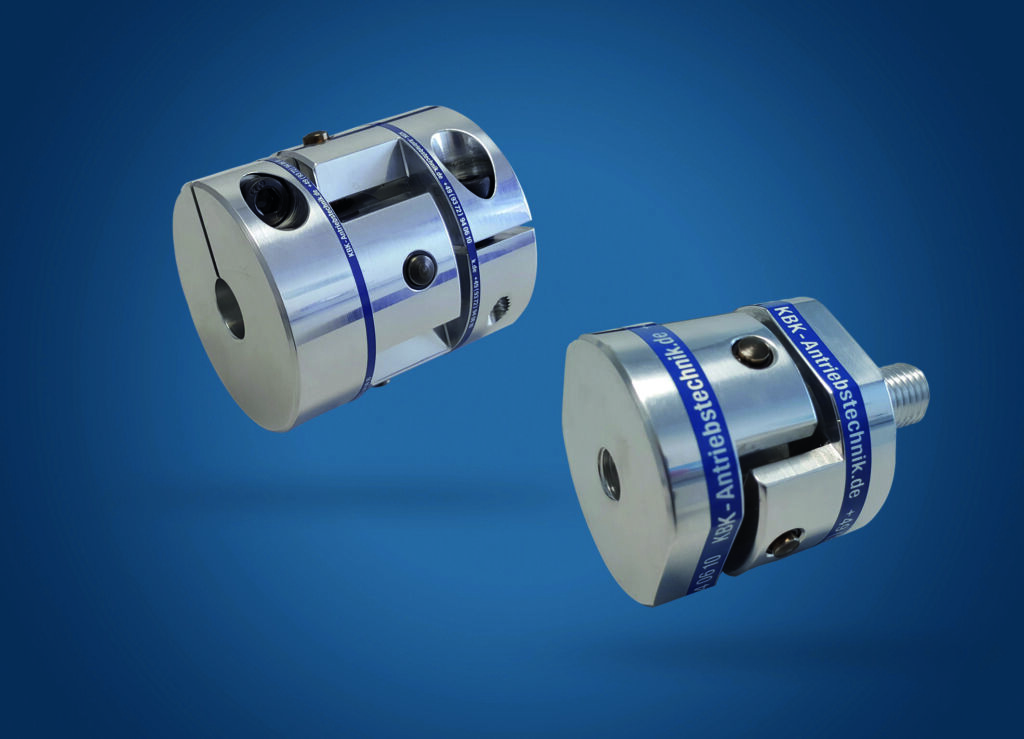

Wenn es um den Ausgleich von radialem Wellenversatz geht, sind dagegen Kreuzschieberkupplungen oder Gelenkkupplungen die beste Lösung. Die Kupplungen der Baureihe KBGK von KBK verfügen über einen axial steifen Aufbau und gleichen einen hohen Radial- und Winkelversatz aus (±2,5mm/6°). Zudem können sie Axialkräfte von bis zu 13.000N aufnehmen. Gelenkkupplungen der Serie KBGK eignen sich u.a. für alle Anwendungen, in denen Linearantriebe verbaut sind – z.B. in Fütterungsrobotern in der Landwirtschaft oder an fahrerlosen Transportfahrzeugen in der Intralogistik größerer Krankenhäuser. Außerdem fertigt KBK die Modelle GK-T und GK-TH, die Drehmomente bis 580Nm übertragen. Die Baureihe KBGK-TH besitzt geteilte Klemmnaben, sodass die zu verbindenden Antriebe/Aggregate bei der Montage nicht mehr gelöst werden müssen.
Hohe Positioniergenauigkeit für sichere Operationen
Für den unteren Drehmomentbereich zwischen 0,9 und 20Nm hat KBK die Kreuzschieberkupplungen konzipiert. Die drehstarren Kupplungen sind für Wellendurchmesser von 2 bis 50mm lieferbar. Die innenliegende Scheibe, die den Wellenversatz kompensiert, besteht aus Polyacetal. Der Kunststoff ist nicht nur verschleißarm, sondern isoliert auch die beiden äußeren Kupplungsnaben elektrisch voneinander.
Kreuzschieberkupplungen können einen Versatz von bis zu 3,2mm ausgleichen und erzielen deshalb eine hohe Positioniergenauigkeit. Diese Eigenschaft prädestiniert die Kupplungen für den Einsatz an kleinen Servomotoren und Schrittmotoren, die u.a. die Gelenke von OP-Robotern antreiben. In diesen Anwendungen ist Präzision überlebenswichtig.
