Zum Einsatz kommen die einbaufertigen Maschinenschutzeinrichtungen beispielsweise als Schutz für CNC-Maschinen. Dabei gelten hohe Anforderungen: Moderne Schutzabdeckungen müssen beispielsweise den komplexen Geometrien in der Werkzeugmaschine folgen. Die Beständigkeit gegen scharfkantige Späne, hohe Temperaturen und aggressive Kühlschmiermittel ist in diesem Zusammenhang unabdingbar. Das betrifft auch CNC-Bearbeitungszentren mit kleinem Bauraum, bei denen die Abdeckung mehrere Achsen gleichzeitig schützen muss. Dementsprechend sind Form und Ausführung der Faltenbälge immer individuell auf jede Maschine auszulegen. Kleine Bauräume moderner Werkzeugmaschinen fordern nicht nur kompakte Einbaumaße, die Faltenbälge müssen auch die Anforderungen aus hohen Prozessgeschwindigkeiten und komplexen Spindelbewegungen erfüllen. Die kleinsten Faltenbälge, die Hema produzieren kann, sind ca. 40mm breit, 20mm hoch und haben einen Auszug von 20mm. Solch kleine Faltenbälge kommen beispielsweise zum Schutz von empfindlichen Bauteilen in der optischen Industrie und in der Messtechnik zum Einsatz.
Auf die Anwendung abgestimmt
Hema bietet verschiedene Serien an Faltenbälgen, die auf den jeweiligen Einsatzbereich zugeschnitten sind. So bieten die Ausführungen Elastic zahlreiche Kombinationsmöglichkeiten. Die Grundkomponenten sowie Material, Form, Verarbeitungsart und Abmessung werden individuell abgestimmt. Stabilisierende PVC-Rahmen in jeder Falte, verbunden mit dem individuellen Faltenbalgmaterial gewährleisten eine dauerhafte hohe Formstabilität. Sie kommen als Griffschutz für Hubtischanwendungen zum Einsatz oder in einer hochfrequent geschweißten Ausführung zum Schutz von Spindeln und Wellen.
Samurai-Faltenbälge werden in der spanenden Fertigung zum Schutz gegen heiße, scharfkantige Späne eingesetzt. Edelstahllamellen an der Oberkante der Falten schützen das robuste Balgmaterial gegen Späneflug. Auch können spezielle öl-, laugen-, und säurebeständige sowie temperaturbeständige Materialien bis zu 300°C eingesetzt werden. Warum Unternehmen mit Connected Engineering schneller, sicherer und wettbewerbsfähiger werden ‣ weiterlesen
Von Insellösungen zum vernetzten Engineering-Ökosystem
Weich-PVC-Faltenbälge sind öl-, laugen- und säurebeständig sowie wasser- und staubdicht. Aus Gummischeibenbälgen, die eine vollständige Dichtheit aufweisen, werden hochwertige Kolben- und Spindelschutzabdeckungen gefertigt. Für Einsatzbereiche, die einem besonders hohen Verschleiß, starken Druckverhältnissen oder höheren Temperaturen bis 200°C unterliegen, bieten sich Gummigewebe-Faltenbälge an.
Lamellen zum Einklicken

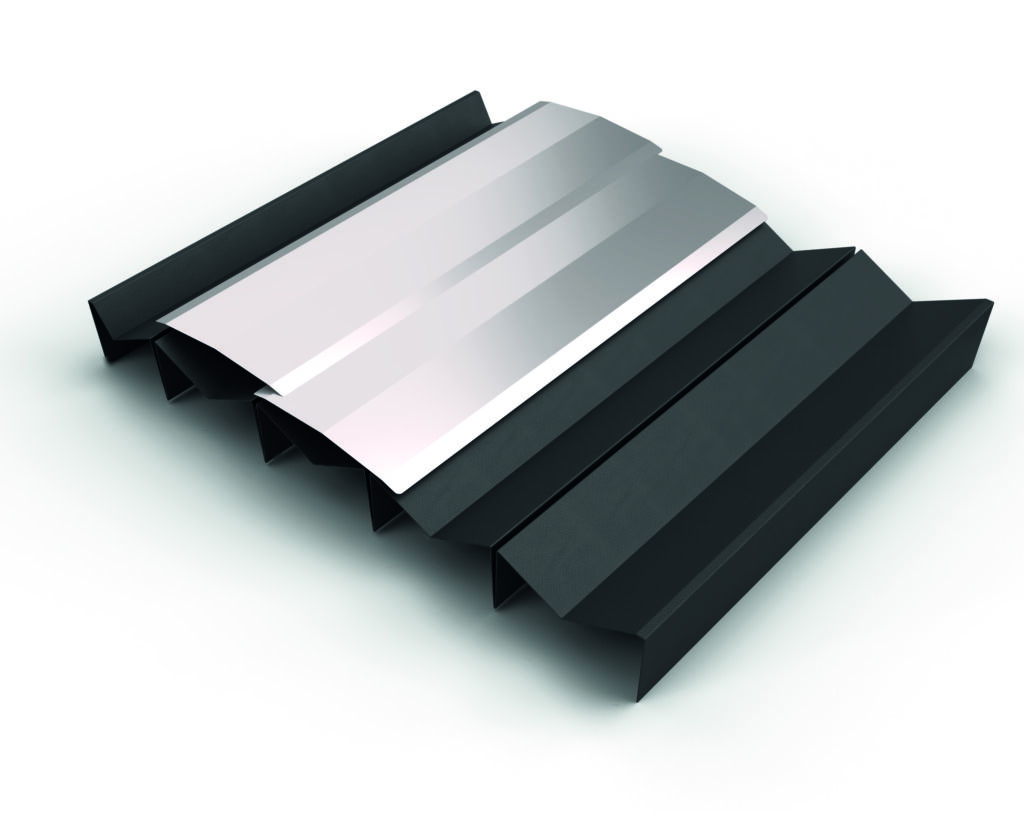

Mit Fastclickk hat Hema ein Faltenbalg-Konzept entwickelt, das mit weniger Material höhere Leistungswerte erzielt. Die Schutzabdeckung besteht aus einem Faltenbalg, der mit Federstahl-Lamellen zusätzlich geschützt wird. Das Besondere steckt jedoch in der Konstruktion: Die Lamellen lassen sich in den Faltenbalg einfach einklicken, die herkömmliche Befestigung mittels Clips entfällt. Die für dieses Befestigungsprinzip erforderlichen Taschen werden mittels Ultraschalls in definierten Abständen direkt in das Faltenbalgmaterial geschweißt und geben den Lamellen sicheren Halt. Da die Abkantungen der Lamellen über die gesamte Tiefe und Breite der ‚Faltentasche‘ reichen, fungieren die Lamellen wie ein Stützrahmen. Damit entfallen die herkömmlichen Stützrahmen, die üblicherweise vorwiegend aus PVC gefertigt werden. Damit wird Fastclick zur nachhaltigen Faltenbalg-Lösung.
Beschädigte Lamellen lassen sich einfacher austauschen als bei einem herkömmlichen Aufbau. Ist maschinenseitig ausreichend Bauraum vorhanden, kann der Austausch einer Lamelle auch bei montiertem Faltenbalg erfolgen.
Nachrüstung macht Hubtische unfallsicher

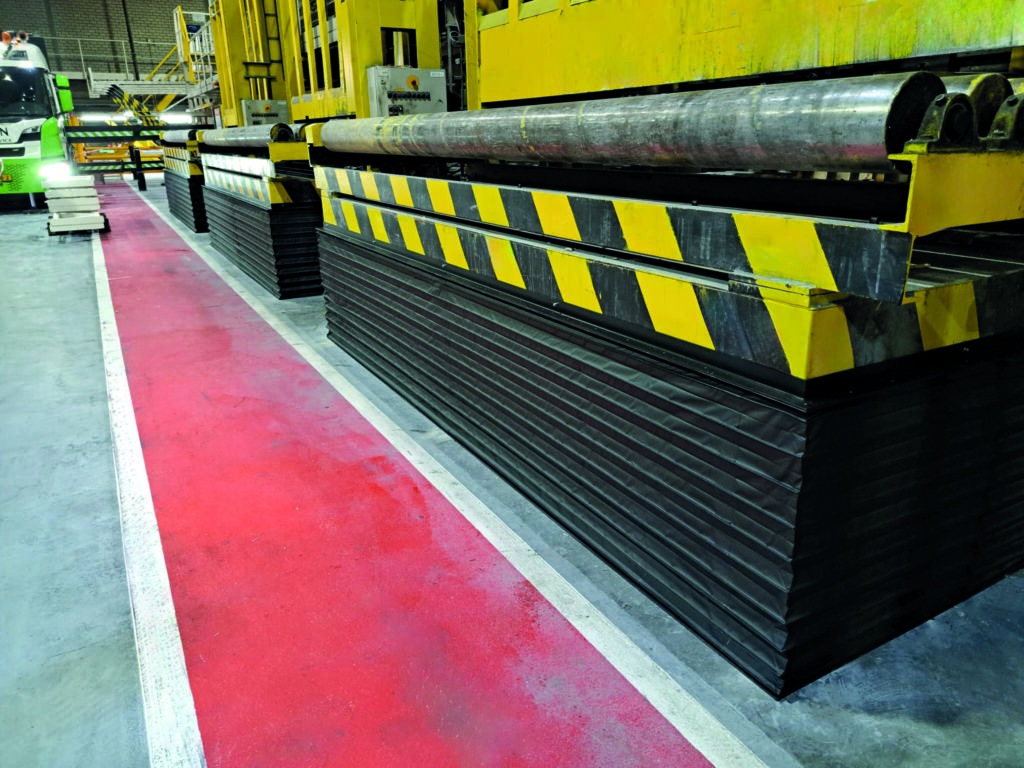

In einer stark frequentierten Lagerhalle eines niederländischen Unternehmens galten drei 1,2x4m große und auf eine Höhe von 85cm ausfahrbare Scheren-Hubtische als neuralgischer Punkt in Sachen Arbeitssicherheit. Durch individuell ausgelegte Faltenbälge der Reihe Elastic von Hema konnte diese Gefahrenstelle beseitigt werden. Das Schutzsystem wurde passgenau und platzsparend auf die Hubtische ausgelegt. Es umschließt die Scherenkonstruktion vollständig und verfährt geräuscharm mit ihr. Die Befestigung erfolgte hier über Metallendrahmen, ist aber auch über Klettbänder möglich. Auf diese Weise verhindert der Faltenbalg wirkungsvoll, dass Personen oder Gegenstände in den kritischen Bereich gelangen und einen Not-Stopp auslösen beziehungsweise es zu Personen- oder Sachschäden kommt.
Hema verfügt über eine Vielzahl an Konstruktionskonzepten und Materialien, mit denen es jedes Schutzsystem individuell anpassen kann. Das gilt gleichermaßen für den Maschinenschutz, der bereits in der Anlagenentwicklung mit eingeplant wird, wie für die Nachrüstung, die beispielsweise durch veränderte Schutzanforderungen erforderlich wird.
