Hoher Versatzausgleich dank Scharniergelenk

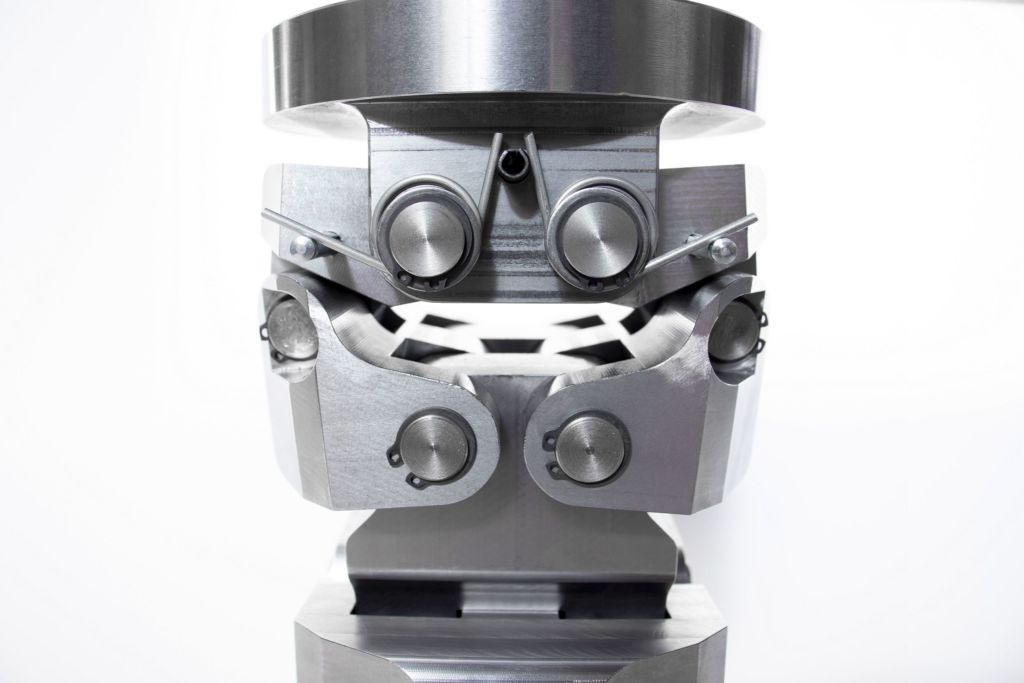

Bild: RINGSPANN GmbH

Ringspann gibt die Entwicklung einer neuartigen Scharniergelenk-Kupplung bekannt, deren neue Konstruktion auch extreme Radial-, Axial- und Winkelverlagerungen ausgleicht. Das bietet Flexibilität und hohe Sicherheit in unsteten Antriebssträngen. Manche Antriebsstränge im Anlagen- und Maschinenbau lassen sich nur unter der Voraussetzung sehr flexibler Wellenverbindungen realisieren. Die Gründe dafür können vielfältig sein. Häufig sind es extreme Temperaturwechsel der systemischen Peripherie, betriebsbedingte Unwuchten oder sporadisch auftretende Vibrationen, die Konstrukteure und Entwickler nach möglichst anpassungsfähigen und variablen Wellenkupplungen suchen lässt. Eine Lösung dafür ist eine neue, überaus bewegliche Scharniergelenk-Kupplung, die über die Fähigkeit verfügt, große Radial-, Axial- und Winkelabweichungen im laufenden Betrieb zuverlässig auszugleichen. Sie verfügt über eine Kinematik, die auf dem kontrollierten Zusammenspiel von zwei exakt um 90° gegeneinander gedrehten Gelenken und mehreren gelagerten Bolzen beruht. Ähnlich wie bei einer Kardanwelle sorgt diese Anordnung für eine pulsationsfreie Übertragung des Drehmoments und der Drehbewegung. Während die beiden Gelenke den Ausgleich von Radial-, Axial- und Winkelverlagerungen übernehmen, erlauben die gelagerten Bolzen ein Verschieben der Wellen unter Last.
